Apakah pemacu led 24v 100W?

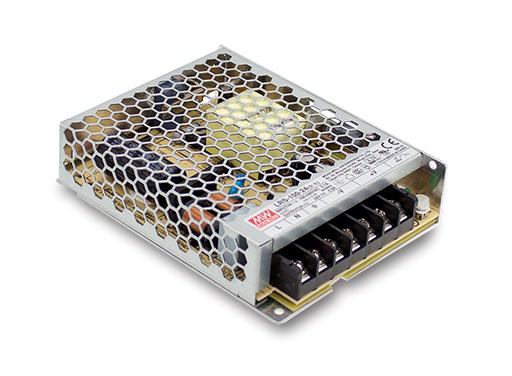

Pemacu LED 24V 100W Mean Well LRS-100-24 output tunggal bekalan kuasa pensuisan
LRS-Siri 100 ialah bekalan kuasa jenis tertutup keluaran tunggal 100W dengan reka bentuk profil rendah 30mm. Mengguna pakai input julat penuh 85~264VAC, keseluruhan siri menyediakan talian voltan keluaran 3.3V, 5V, 12V, 15V, 24V, 36V dan 48V.
Selain kecekapan tinggi sehingga 91%, reka bentuk bekas mesh metalik meningkatkan pelesapan haba LRS-100 yang keseluruhan siri beroperasi dari -30 darjah hingga 70 darjah di bawah perolakan udara tanpa kipas.
Menyampaikan penggunaan kuasa tanpa beban yang sangat rendah (kurang daripada 0.3W), ia membolehkan sistem penamat memenuhi keperluan tenaga seluruh dunia dengan mudah. LRS-100 mempunyai fungsi perlindungan yang lengkap dan keupayaan anti-getaran 5G; ia mematuhi peraturan keselamatan antarabangsa seperti TUV BS EN/EN2368-1, BS EN/EN60335-1,BS EN/EN61558-1/-2-16, UL62368-1 dan GB 4943.1. Siri LRS-100 berfungsi sebagai penyelesaian bekalan kuasa harga-ke-prestasi tinggi untuk pelbagai aplikasi perindustrian.
Mengapa memilih pemandu led 24v 100W?
Kepungan jaringan logam berprofil rendah 30mm-tipis, penyejukan perolakan udara senyap tanpa kipas
Input AC julat penuh -lebar 85~264V, universal untuk grid bekalan kuasa global
Sehingga 91% kecekapan tinggi, penggunaan kuasa siap sedia kurang daripada 0.3W untuk penjimatan tenaga
Julat suhu operasi yang luas: -30 darjah ~ 70 darjah, prestasi pelesapan haba yang kuat
Perlindungan keselamatan lengkap: litar pintas, beban lampau, voltan lampau; Struktur anti-getaran 5G
Pensijilan keselamatan antarabangsa penuh untuk kegunaan rumah & industri
Prestasi kos tinggi dengan jaminan pengilang rasmi 3 tahun
Spesifikasi
| KATEGORI | PARAMETER | LRS-100-3.3 | LRS-100-5 | LRS-100-12 | LRS-100-15 | LRS-100-24 | LRS-100-36 | LRS-100-48 |
| OUTPUT | VOLTAN DC | 3.3V | 5V | 12V | 15V | 24V | 36V | 48V |
| BERKADAR SEMASA | 20A | 18A | 8.5A | 7A | 4.5A | 2.8A | 2.3A | |
| Julat SEMASA | 0 ~ 20A | 0 ~ 18A | 0 ~ 8.5A | 0 ~ 7A | 0 ~ 4.5A | 0 ~ 2.8A | 0 ~ 2.3A | |
| KUASA BERKATA | 66W | 90W | 102W | 105W | 108W | 100.8W | 110.4W | |
| RIPPLE & NOISE (maks.) Nota.2 | 100mVp-p | 100mVp-p | 120mVp-p | 120mVp-p | 150mVp-p | 200mVp-p | 200mVp-p | |
| VOLTAN ADJ. RANGKAIAN | 2.97 ~ 3.6V | 4.5 ~ 5.5V | 10.2 ~ 13.8V | 13.5 ~ 18V | 21.6 ~ 28.8V | 32.4 ~ 39.6V | 43.2 ~ 52.8V | |
| TOLERANSI VOLTAN Catatan.3 | ±3.0% | ±2.0% | ±1.0% | ±1.0% | ±1.0% | ±1.0% | ±1.0% | |
| PERATURAN TALIAN Catatan.4 | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | |
| PERATURAN BEBAN Catatan.5 | ±2.0% | ±1.0% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | |
| PERSEDIAAN, MASA BANGKIT | colspan="7" | 500ms, 30ms/230VAC | 500ms, 30ms/115VAC pada beban penuh | |||||
| MASA TAHAN (Typ.) | colspan="7" | 55ms/230VAC | 10ms/115VAC pada beban penuh | |||||
| INPUT | Julat VOLTAN | colspan="7" | 85 ~ 264VAC | 120 ~ 373VDC (Tahan lonjakan 300VAC selama 5 saat. Tanpa kerosakan) | ||||
| Julat KEKERAPAN | colspan="7" | 47 ~ 63Hz | ||||||
| KECEKAPAN (Jenis) | 84.50% | 86% | 88% | 88.50% | 90% | 90.50% | 91% | |
| ARUS AC (Jenis) | colspan="7" | 1.9A/115VAC | 1.2A/230VAC | |||||
| ARUS MASUK (Jenis) | colspan="7" | START SEJUK 50A/230VAC | ||||||
| ARUS KEBOCORAN | colspan="7" | <0.75mA / 240VAC | ||||||
| PERLINDUNGAN | Julat PERLINDUNGAN LEBIH BEBAN | colspan="7" | 110 ~ 150% kuasa keluaran berkadar | |||||
| JENIS PERLINDUNGAN LEBIH BEBAN | colspan="7" | Mod cegukan, pulih secara automatik selepas keadaan kerosakan dialih keluar | ||||||
| Julat PERLINDUNGAN LEBIH VOLTAN | 3.8 ~ 4.45V | 5.75 ~ 6.75V | 13.8 ~ 16.2V | 18.75 ~ 21.75V | 28.8 ~ 33.6V | 41.4 ~ 48.6V | 55.2 ~ 64.8V | |
| JENIS PERLINDUNGAN LEBIH VOLTAN | colspan="7" | Matikan voltan o/p, hidupkan semula-untuk pulih | ||||||
| PERSEKITARAN | TEMPAT BEKERJA. | -30 ~ +70 darjah (Rujuk "Derating Curve") | ||||||
| KELEMBAPAN BEKERJA | 20 ~ 90% RH tidak-kondensasi | |||||||
| SUHU PENYIMPANAN, KELEMBAPAN | -40 ~ +85 darjah , 10 ~ 95% RH tidak pemeluwapan | |||||||
| TEMP. KOEFISIEN | ±0.03%/ darjah (0 ~ 50 darjah ) | |||||||
| GETAR | 10 ~ 500Hz, 5G 10min./1kitaran, 60min. setiap satu di sepanjang paksi X, Y, Z | |||||||
| KATEGORI LEBIH VOLTAN | III; Pematuhan kepada BS EN/EN61558, BS EN/EN50178, BS EN/EN60664-1, BS EN/EN62477-1; ketinggian sehingga 2000 meter | |||||||
| KESELAMATAN & EMC (Nota 8) | STANDARD KESELAMATAN | UL 62368-1, TUV BS EN/EN62368-1, BS EN/EN60335-1, BS EN/EN61558-1/-2-16, GB 4943.1, BSMI CNS15598-1, EAC TP TC 004, S/8SKC1(oleh CB6.NZ) K60950-1(untuk LRS-100-12/24 sahaja), BIS IS13252(Bahagian1): 2010/IEC 60950-1: 2005(NOTA 9) diluluskan | ||||||
| TAHAN VOLTAN | I/P-O/P:4KVAC I/P-FG:2KVAC O/P-FG:1.25KVAC |
|||||||
| RINTANGAN PENGASINGAN | I/P-O/P, I/P-FG, O/P-FG:100M Ohm / 500VDC / 25 darjah / 70% RH | |||||||
| EMISI EMC | Pematuhan kepada BS EN/EN55032 (CISPR32) Kelas B, BS EN/EN55014, BS EN/EN61000-3-2,-3, GB17625.1, GB/T 9254.1, BSMI CNS15936, EAC TP TC 530,KN20, KN LRS-100-12/24 sahaja) | |||||||
| KEIMUNITI EMC | Pematuhan kepada BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN61000-6-2 (BS EN/EN50082-2), BS EN/EN55035, tahap industri berat, EAC TP TC 020,KC KN32,KN351(untuk LKS-25) sahaja | |||||||
| LAIN-LAIN | MTBF | 3348.9K jam min. (Telcordia SR-332 / Bellcore); 677.4Khrs min. (MIL-HDBK-217F, 25 darjah ) | ||||||
| DIMENSI | 1299730mm (LWH) | |||||||
| PEMBUNGKUSAN | 0.34Kg ; 40pcs/14.6Kg/0.92CUFT | |||||||
Pemacu yang diketuai Aplikasi 24v 100w
1. Lampu Hiasan LED Dalaman
Lampu jalur LED 24V, lampu dapur di bawah-kabinet, reben LED almari pakaian, pencahayaan teluk dinding latar belakang TV, pencahayaan ambien ceruk siling, Lampu LED cermin solek, lampu pameran & kabinet paparan kedai runcit, Pencahayaan tidak langsung hiasan hotel, pejabat, pusat membeli-belah
2. Pengiklanan & Pencahayaan Papan Tanda
Huruf saluran bercahaya kecil, logo peti cahaya dalaman, tanda paparan promosi tingkap, lampu latar rak pasar raya, Lampu LED hiasan gerai pameran dalaman
3. Automasi Industri & Peralatan Kawalan
PLC, penderia, geganti dan bekalan kuasa panel kawalan industri kecil, Kuasa voltan-rendah tambahan penghantar, unit kawalan jentera kecil, Instrumen ujian, peralatan pemantauan sumber kuasa dalaman
4. Perkakas Rumah & Pintar
Panel kawalan rumah pintar, lampu tumbuh tumbuhan taman dalaman, Bekalan kuasa pemanasan/pencahayaan kotak pembiakan haiwan kesayangan, peralatan elektronik DIY, projek LED DIY berkuasa rendah-
5. Keselamatan & Peranti Pemantauan
Kamera CCTV dalaman, sistem kawalan akses, hos penggera, Penderia magnet pintu, bekalan kuasa interkom dalaman
